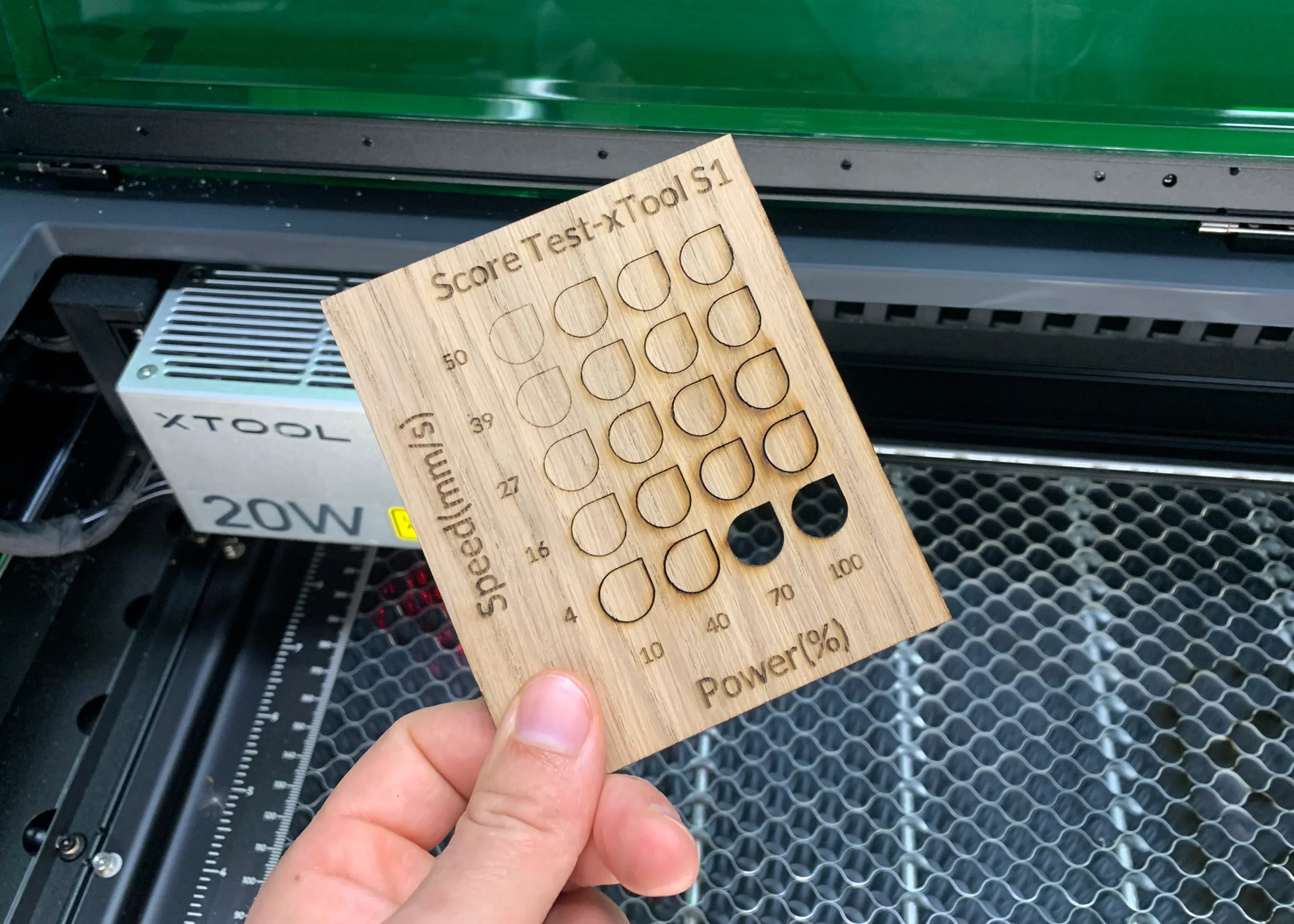

Um die richtigen Einstellungen für einen Laserschneider zu finden, ist das Erstellen von Schneidtests unerlässlich. Mit einem xTool wird dies noch einfacher. Die mitgelieferte Creative Space -Software verfügt über eine integrierte Funktion zum Erstellen von Testrastern. Sie geben den Bereich an, in dem Sie testen möchten, und es erscheint ein Raster mit zunehmender Geschwindigkeit, Leistung und sogar der Anzahl der Durchgänge pro Quadrat.

So führen Sie einen Laserschneidtest mit dem xTool durch:

Wählen Sie eine Form
Geben Sie die Größe ein (z. B. 10 x 10 mm)
Gehen Sie zu Array > Materialtest-Array
Geben Sie die Parameter im Popup ein
Klicken Sie mit der rechten Maustaste auf das Raster und wählen Sie „Gruppierung aufheben“
Platzieren Sie die Linien in der richtigen Ebene: Ritzen / Gravieren / Schneiden
Lass es uns testen!

Ausführliche Erklärung

Wählen Sie nach dem Öffnen von Creative Space zunächst eine Form aus. Geben Sie ihr die Größe 10 x 10 mm – klein genug, um Material zu sparen, groß genug, um klare Ergebnisse zu erzielen. Gehen Sie anschließend zu Array > Materialtest-Array , um die Form automatisch zu multiplizieren.

Es öffnet sich ein Popup, in dem Sie den Parameterbereich eingeben können. Jedes Kästchen verfügt nun über eine einzigartige Kombination aus Geschwindigkeit, Leistung und Durchgängen. Standardmäßig befindet sich alles in der Ebene „Partitur“ . Klicken Sie mit der rechten Maustaste auf das Ganze und wählen Sie „Gruppierung aufheben“, um die Linien und den Text in die entsprechenden Ebenen wie „Gravieren“ oder „Ausschneiden “ zu verschieben. Fügen Sie abschließend einen Schnittrahmen mit niedriger Geschwindigkeit und hoher Leistung hinzu, um das Raster sauber auszuschneiden.

Sie sind sich nicht sicher, welche Werte Sie eingeben sollen? Keine Panik – Sie können kaum etwas falsch machen. Beginnen Sie mit einem breiten Bereich und verfeinern Sie ihn später. Sie möchten lieber mit einer vorgefertigten Datei arbeiten? Diese Testdateien helfen Ihnen beim Einstieg.
